最新亚洲无码强奸在线 釜底球阀结构组成说明

    新型 釜底球阀 采用三段式组合结构，分别为弧形法兰、中法兰和阀体。安装时，先将弧形法兰取下与罐底焊接，用螺栓与阀体连接。阀杆于阀体管道呈现出105度的倾斜角，该结构设计避免安装执行机构与罐底接触。无积料设计，球体为弧面设计，在阀门关闭时，球面弧形于连接罐底弧形法兰保持致，形成无死角连接，避免物质残留。

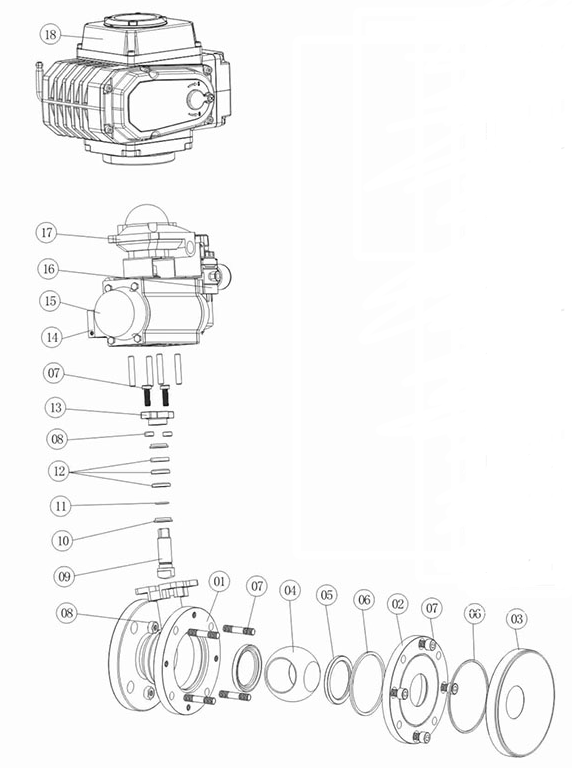

    釜底球阀结构组成如下图：

说明：

18、电装执行器

17、限位开关

16、过滤器

15、执行器

14、电磁阀

13、压盖

12、V型填料

11、O型圈

10、止推垫

9、阀杆

8、螺母

7、螺栓

6、密封垫

5、阀座

4、球体

3、弧形法兰

2、阀盖

1、阀体
